テレビドアホンの取り付け

Merry Christmas.

クリスマスですね。
自分の中では、既に気分は冬休みです。

会社帰りに、
LeTAO のドゥーブルフロマージュを買いました。
これ、小樽にある会社のチーズケーキで、
とっても美味です!

↓クリックお願いします。


さて、
リフォームの一環で、テレビドアホンを自分で取り付けしてみました。

取り付け前は、
ドアチャイム(呼び鈴)です。昔ながらの設備ですね。

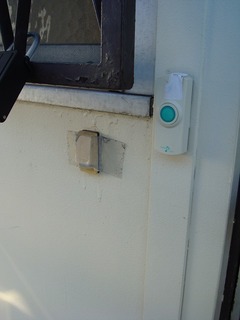

入り口

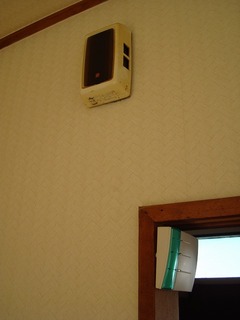

室内

今回、取り付けるのは
Panasonic テレビドアホン
VL-SV36KL
カラー液晶、録画機能付き、LEDライト付き
http://panasonic.jp/door/sv36/index.html
実勢価格約10000円

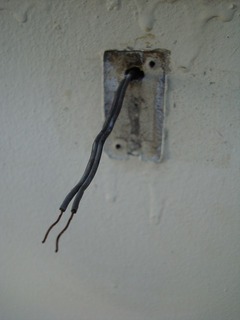

先ずは、外にあるスイッチを取り外します。


映像信号用に使う接続線は残しておきます。

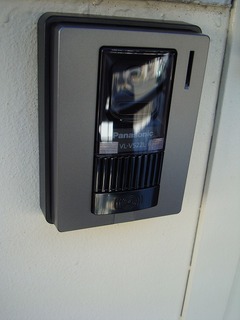

続いて、カメラ玄関子機を取り付けます。

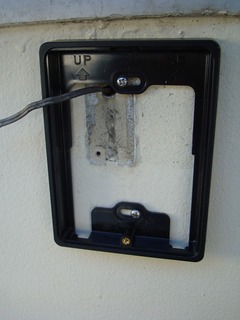

枠を取り付けます。

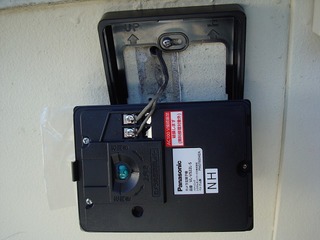

接続線を子機に取り付けます。

枠に子機をはめ込みます。

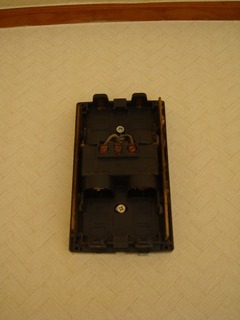

続いて、室内のドアチャイムを取り外します。

こちらも、接続線を残します。

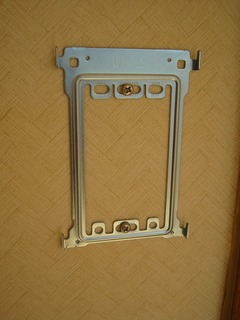

モニター親機用の枠を取り付けます。
取り付け位置は、目の高さよりもやや低めです。

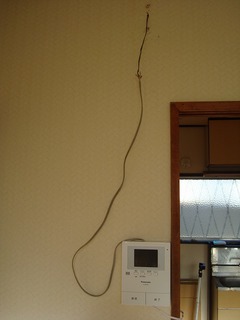

ここで少々問題が発生しました。
室内側の接続線が下まで届かないので、
線を継ぎ足しました。

そして、親機を枠に取り付けます。

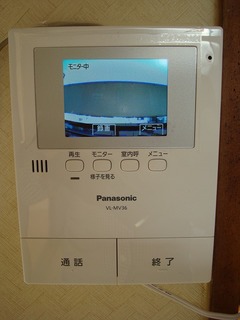

電源を入れます。
玄関子機の映像が表示されました。

更に、
接続線が露出したままですと、
見た目がいまいちですので、

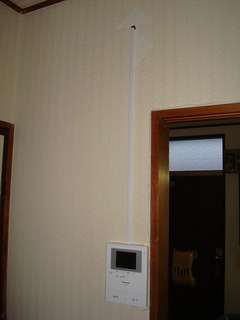

コード用カバーをつけます。

これで完成です。
思った以上に簡単に出来ました。
時間にして、2時間程度でしょうか。

テレビドアホンはお値段が下がっているので、
今後空室のリフォームに取り入れていこうと思います。

皆さんの参考になればと思います。
